แผงวงจรควบคุมหุ่นยนต์สำหรับ micro:bit  *ไม่รวมแผงวงจร micro:bit*

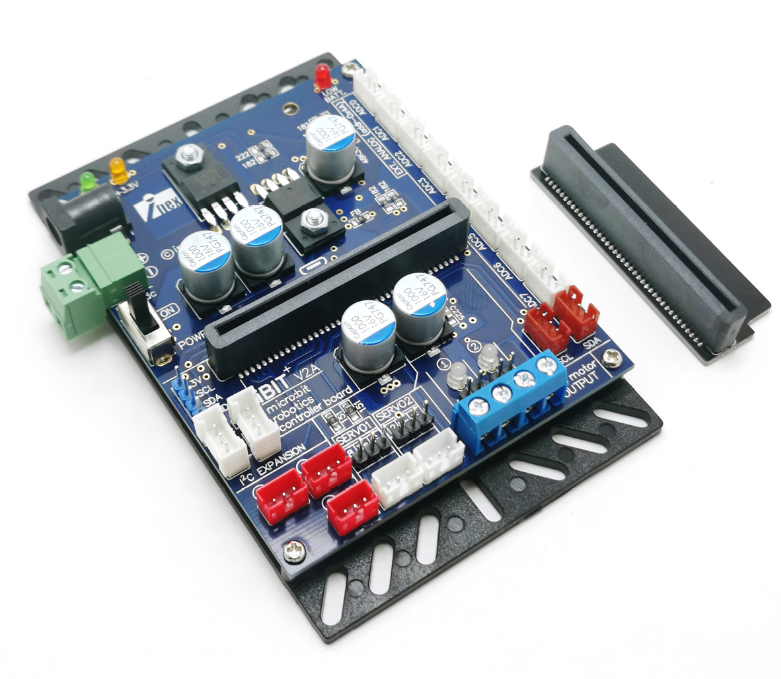

iBIT V2A เป็นหนึ่งในอุปกรณ์เสริมเพื่อสนับสนุนการใช้งาน micro:bit มินิ บอร์ดไมโครคอนโทรลเลอร์ เพื่อการเรียนรู้ สำหรับควบคุมอุปกรณ์ทางกลและเชื่อมต่อกับตัวตรวจจับ เพื่อนำไปสร้างหุ่นยนต์ หรือกลไกอัตโนมัติแบบโปรแกรมได้ พัฒนาและผลิตขึ้นในประเทศไทย โดยวิศวกรไทยจาก บริษัท อินโนเวตีฟ เอ็กเพอริเมนต์ จำกัด

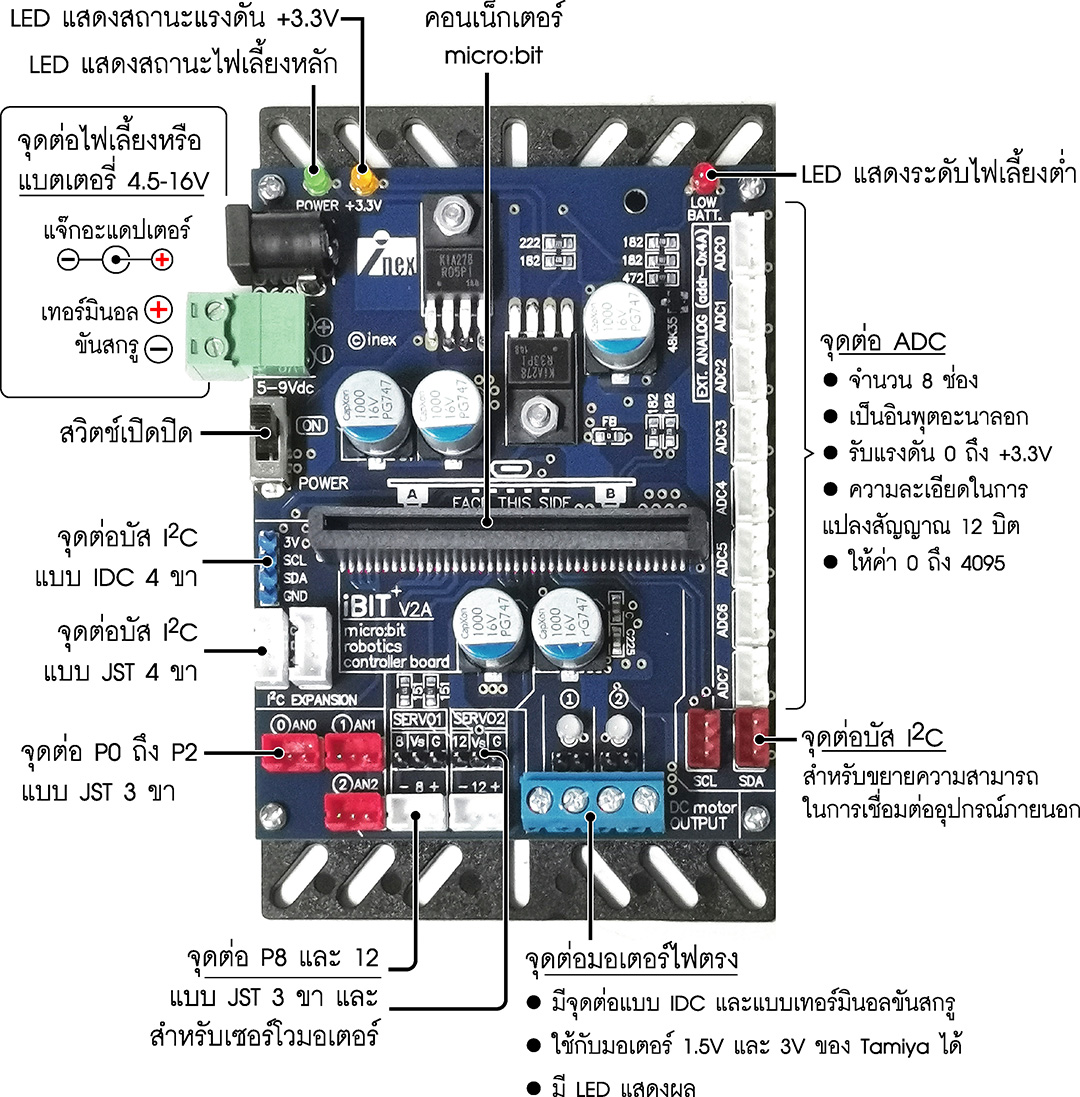

คุณสมบัติของ iBIT V2A

• มีคอนเน็กเตอร์ 80 ขาสำหรับติดตั้ง micro:bit

• มีจุดต่อไฟเลี้ยงเป็นแจ๊กอะแดปเตอร์ และแบบเทอร์มินอลบล็อก มีวงจรป้องกันการต่อไฟกลับขั้ว รับแรงดันไฟฟ้าตั้งแต่ 5 ถึง 9V พร้อมวงจรควบคุมไฟเลี้ยงคงที่ 3.3V สำหรับวงจรทั้งหมด และ 5V สำหรับเลี้ยงเซอร์โวมอเตอร์

• มีจุดต่อพอร์ตอินพุตเอาต์พุตแบบ JST 3 ขา รวม 5 จุด เพื่อต่อกับอุปกรณ์อินพุตเอาต์พุตของ INEX ประกอบด้วย พอร์ต P0, P1, P2, P8 และ P12

• มีจุดต่ออินพุตอะนาลอก 8 ช่อง (ADC0 ถึง ADC7) โดยใช้ไอซีแปลงสัญญาณอะนาลอกเป็นดิจิตอลเบอร์ ADS7828 รับแรงดันอินพุตได้ 0 ถึง 3.3V ความละเอียดในการแปลงสัญญาณ 12 บิต

• มีจุดต่ออุปกรณ์ระบบบัส 2 สายหรือ I2C เพื่อเชื่อมต่อกับอุปกรณ์อินพุตเอาต์พุตที่ ทำงานบนระบบบัส I2C เพิ่มเติม ประกอบด้วยจุดต่อ SDA และ SCL

• มีจุดต่อชุบทองขนาดรู 4 มม. 5 จุด เพื่อใช้งานกับสายปากคีบได้ ต่อตรงมาจากขาพอร์ต P0, P1, P2, +3V และ GND

• มีวงจรขับมอเตอร์ไฟตรง 2 ชุดแบบควบคุมกระแสไฟฟ้าเอาต์พุต 1A พร้อมไฟแสดงการทำงาน จุดต่อแบบ IDC และแบบเทอร์มินอลขันสกรูได้ รับไฟเลี้ยงจากแบตเตอรี่โดยตรง ใช้งานกับชุดเฟืองขับมอเตอร์ รุ่น BO1 กับ BO2, มอเตอร์พร้อมเฟืองขับแบบโลหะรุ่น MG1 รวมถึงมอเตอร์ 1.5V และ 3V ของ Tamiya ได้

• มีจุดต่อเซอร์โวมอเตอร์ 2 ช่อง โดยใช้งานร่วมกับพอร์ต P8 และ P12 ได้รับไฟเลี้ยงมาจากแบตเตอรี่โดยตรง ผ่านวงจรควบคุมแรงดันคงที่ 5V เพื่อใช้เป็นไฟเลี้ยง +Vm แก่เซอร์โวมอเตอร์
