ในการเรียนรู้เพื่อนำไปสู่การพัฒนาโครงงานด้านวิทยาการคำนวณ ที่สอดคล้องและส่งต่อไปยังการพัฒนาอุปกรณ์ IoT (Internet of Things) ผู้สนใจควรมีชุดทดลองเพื่อสร้างความเข้าใจและทดสอบโค้ดที่พัฒนาขึ้น ชุดอุปกรณ์ที่นำมาใช้ในการเรียนรู้คือ IPST-WiFi Activity Kit

คุณสมบัติทางเทคนิคของบอร์ด IPST-WiFi

ใช้โมดูลไมโครคอนโทรลเลอร์ที่ติดตั้งชิปไมโครคอนโทรลเลอร์เบอร์ ESP32 จาก Espressive System เป็นชิปที่ใช้ซีพียู 32 บิต แกนคู่หรือ Dual core เบอร์ Xtensa LX6 เป็นซีพียูสถาปัตยกรรมฮาร์วาร์ด ซีพียูแต่ละแกนจะเรียกว่า PRO_CPU หรือ Protocol CPU และ APP_CPU หรือ Application CPU มีหน่วยความจำรอมภายใน 448 กิโลไบต์ แรม 520 กิโลไบต์ และ 16 กิโลไบต์สำหรับระบบฐานเวลานาฬิกาจริงภายในตัวชิป

ติดตั้งหน่วยความจำแฟลช 4 เมกะไบต์ สำหรับบรรจุเฟิร์มแวร์หรือโปรแกรมควบคุมหลัก

ติดตั้งหน่วยความจำ PSRAM (Pseudo SRAM) 4 เมกะไบต์ ทำให้รองรับการเขียนโปรแกรมหรือโค้ดดิ้งด้วยภาษาไพทอนได้อย่างเต็มที่และมีประสิทธิภาพกว่ารุ่นที่ไม่มีหน่วยความจำ PSRAM

เชื่อมต่อกับคอมพิวเตอร์ผ่านพอร์ต USB ในแบบ microUSB โดยใช้ชิปแปลงสัญญาณ USB เป็นอนุกรมเบอร์ CP2104 เพื่อสื่อสารข้อมูลกับคอมพิวเตอร์และใช้อัปโหลดโค้ดลงสู่หน่วยความจำของ ESP32

จัดสรรพอร์ตอินพุตเอาต์พุตของ ESP32 เพื่อใช้งานได้โดยตรง 8 ขา ประกอบด้วย อินพุตแอนะล็อก 4 ขา (GPIO32 ถึง 35) อินพุตเอาต์พุตดิจิทัลและเอาต์พุตแอนะล็อก 1 ขา (GPIO25) อินพุตเอาต์พุตดิจิทัล 3 ขา (GPIO5, 19 และ 23)

มีจุดต่ออุปกรณ์ระบบบัส I2C 1 ชุด

มีสวิตช์เปิดปิดไฟเลี้ยงสำหรับโมดูล ESP32

มีวงจรประจุแบตเตอรี่ลิเธียมโพลีเมอร์และจุดต่อแบตเตอรี่สำหรับวงจรฐานเวลานาฬิกาจริง (Real-Time Clock) บนโมดูล ESP32

มีวงจรเชื่อมต่อ WiFi และบลูทูธกำลังงานต่ำหรือ BLE ในตัวพร้อมสายอากาศแบบ 3D ทำให้การรับส่งสัญญาณทำได้อย่างมีประสิทธิภาพมากกว่าสายอากาศที่ใช้ลายทองแดงของแผ่นวงจรพิมพ์

รับไฟเลี้ยง +5V จากคอนเน็กเตอร์ microUSB บนโมดูล ESP32 หรือจากจุดต่ออะแดปเตอร์บนแผงวงจร

มีสวิตช์เปิดปิดไฟเลี้ยงหลัก พร้อม LED แสดงสถานะไฟเลี้ยง

ติดตั้งจอแสดงผล OLED ขนาด 0.96 นิ้ว ความละเอียด 128 x 64 จุด เชื่อมต่อผ่านบัส I2C

มี LED (ต่อกับขาพอร์ต 18) และสวิตช์ BUTTON (ต่อกับขาพอร์ต 0) สำหรับทดสอบอินพุต เอาต์พุตดิจิตอลเบื้องต้น

มีสวิตช์ RESET

ติดตั้งลำโพงเปียโซเพื่อขับเสียง (ต่อกับ GPIO26)

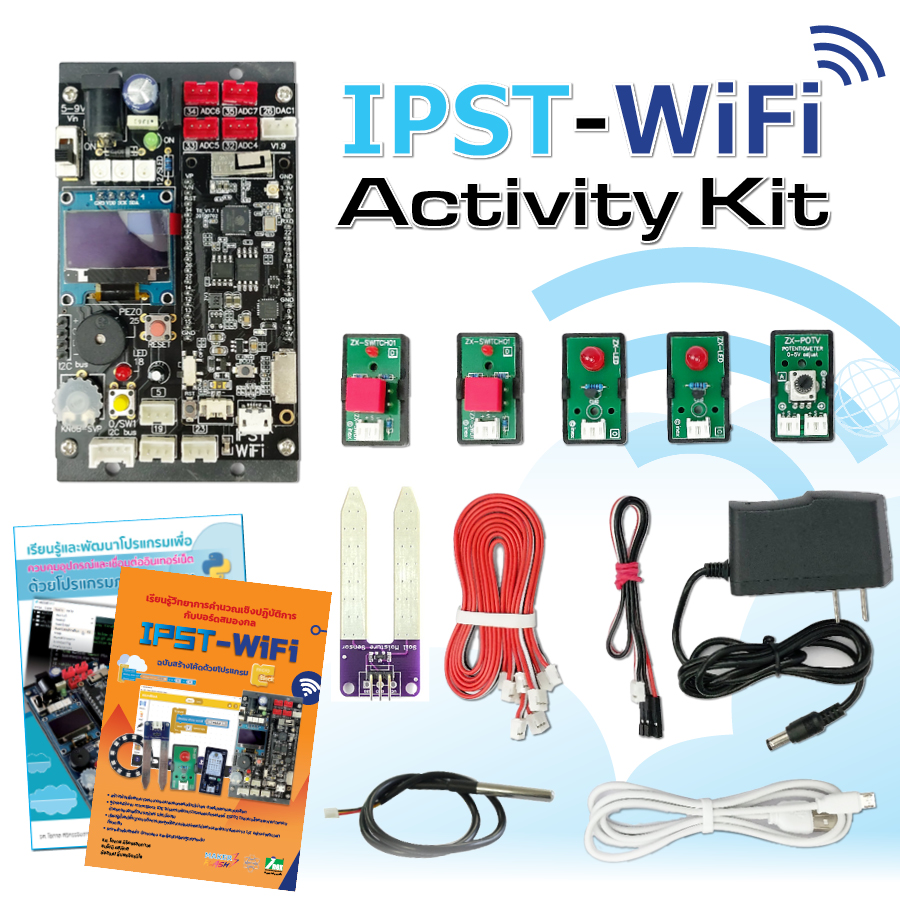

อุปกรณ์ในชุดประกอบด้วย

1. บอร์ด IPST-WiFi

2. ZX-LED มินิบอร์ดวงจรขับ LED 8 มม. 2 บอร์ด

3. ZX-SWITCH01 วงจรสวิตช์กดติดปล่อยดับ 2 บอร์ด

4. ZX-POT มินิบอร์ดวงจรตัวต้านทานปรับค่าได้

5. ZX-MCP9701 ชุดวัดอุณหภูมิพร้อมสายและโพรบโลหะ

6. ZX-SOIL บอร์ดวัดความชุ่มชื้นในดิน

7. สายสัญญาณสำหรับการเชื่อมต่อ

8. อะแดปเตอร์ไฟตรง 6V 2A

9. หนังสือเรียนรู้และพัฒนาโปรแกรมเพื่อควบคุมอุปกรณ์และเชื่อมต่ออินเทอร์เน็ตด้วยโปรแกรมภาษาไพทอน

10. หนังสือเรียนรู้วิทยาการคำนวณเชิงปฏิบัติการกับบอร์ดสมองกล IPST-WiFi ฉบับสร้างโค้ดด้วยโปรแกรม microBlock IDE
